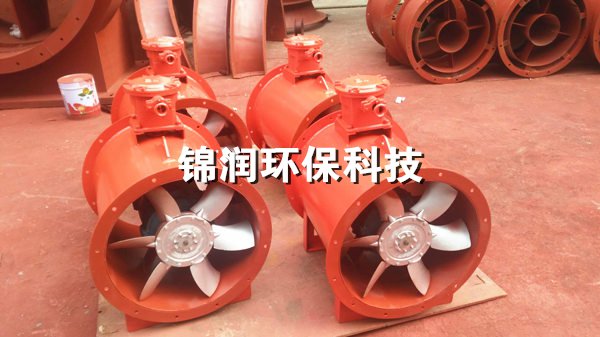

YBT、FBY系列礦用隔爆型軸流式局部通風機，主要用于在含有瓦斯或煤塵爆炸性危險的煤礦井下作壓入式局部通風用，該產品也適用于金屬礦山、化學礦山、隧道及其它使用風機的廠礦，輸送介質溫度不超過40℃，溫度不大于95±3%（25℃）及無腐蝕性。

  結構及其特點
  1、YBT、FBY系列礦用隔爆型軸流式局部通風機其結構形式為礦用隔爆軸流式：該風機由集流器、葉輪、電動機、防爆接線盒、機體、出風筒、消聲器（YBT-X）等七部分組成。機體及結構件均采用鋼板焊接而成；采用電機與葉輪直接方式，傳動可靠；整機結構簡單緊湊，堅固耐用，使用安全，維修方便。
  2、電動機為YB系列礦用隔爆型二極三相異步電動機，電壓為380/660V，電動機的機座與機體焊成一體，電動機由葉輪輸送的氣流直接進行冷卻。
  3、電動機的接線盒置于機體外側，便于接線。接線盒內有六個接線端子和一個接地端子，用戶根據電源電壓要求選擇接線方式；當電源電壓為380V時，采用△接法，當電源電壓為660V時，采用Y接法，風機出廠時電動機均按△接線。
  4、風機機體的法蘭上焊有接地螺栓，供現場直接地使用。
  5、在消聲器的凸緣法蘭上，鉆有均勻分布的小孔，用于連接變徑短節或直接連接膠質風筒。用變徑短節連接風機與膠質風筒時，變徑短節的型式可制成收斂型或擴散型。
YBT、FBY系列礦用隔爆型軸流式局部通風機的主要技術參數







主要參數		YBT-2.2	YBT-4	YBT-5.5	YBT-11	YBT-18.5	YBT-22	YBT-30
通風機	電壓	380	380/660	380/660	380/660	380/660	380/600	380/660
	全風壓Pa	1050-380	1390-880	1700-800	2250-880	3180-910	3315-950	3690-1100
	風量m3/min	55-101	85-164	90-180	130-240	195-330	240-380	250-455
	全壓效率%	80	80	81.5	80	80	80	80
	噪聲dB(A)	87	90	89	91	95	95	95
	葉輪直徑mm	315	400	400	500	560	560	630
額定工作方式		連續	連續	連續	連續	連續	連續	連續
外形尺寸mm		548*360*430	610*380*450	645*465*540	694*585*662	845*650*725	909*650*725	1026*720*901
