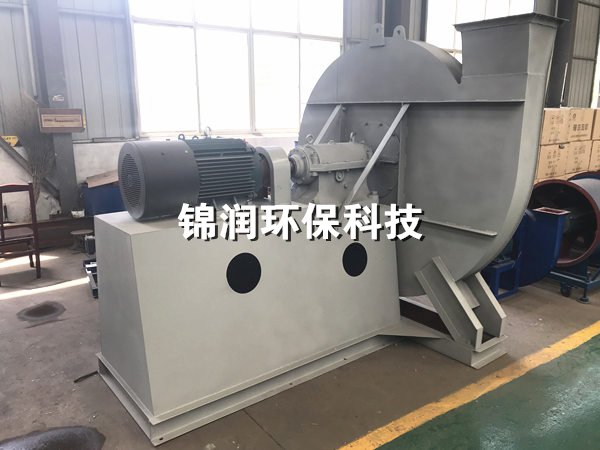

M9-26煤粉風機
- M9-26型煤粉離心通風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風，也可用于輸送物料、空氣及無腐蝕性、不自燃、不含粘性物質之氣體，介質溫度不超過80℃。 本風機為單吸
M9-26型煤粉離心通風機主要用于中小型火力發電廠鍋爐制粉系統的強制通風，也可用于輸送物料、空氣及無腐蝕性、不自燃、不含粘性物質之氣體，介質溫度不超過80℃。
本風機為單吸入，機號有No12.5、13、14、15、16.5五個機號。左、右兩旋向，出風口角度有左右0°、45°、90°、135°、180°、225°共6種，均為D式傳動。
風機主要由葉輪、機殼、進風口、傳動等組成。
葉輪――長短葉片16片（也有32片的），前后彎曲型，葉片、輪蓋、輪盤全部用16Mn制造，且涂耐磨層，葉輪無葉擴壓器外緣*高周速不超140m/s，葉輪成型后經靜、動平衡校正和超速運轉試驗，運轉平穩可靠。
機殼――由兩部分組成，拆開后可向上吊出轉子，便于檢修。蝸殼板部分采用16Mn，提高耐磨性，其余部分用普通鋼板焊成。
進風口――收斂式流線型整體結構，用螺栓固定于前蓋板組上。
傳動組――由主軸、軸承箱、聯軸器等組成。主軸采用優質碳素鋼制成，采用滾動軸承與水冷軸承箱，須加裝輸水管。
多年來我國生產的煤粉離心通風機均系按蘇聯資料設計的M7-29型與M9-27型風機，這兩類通風機的*高效率分別為69%與65%，并且在設計中未考慮煤粉對葉輪的磨損，所以在使用中除電力消耗浪費外，也給生產和維修帶來很多困難。
為解決老產品存在的問題，設計了高效率的M9-26型煤粉離心通風機，其特點如下：
1、在性能方面完全能夠替代原來的老型風機，并且其*高效率達到81.2%，能大量節省電力。
2、對葉輪的材料（輪蓋、輪盤、葉片）均采用了16Mn鋼板（老型風機為A3）增加了耐磨層，延長了使用壽命。
3、傳動部件（主軸除外）與老產品通用，基礎尺寸一致（出風口0°除外）因而方便了使用單位對老產品的更換。
注：對No16.5D風機不能保持機殼的基礎尺寸一致。
4、由于新風機的全壓系數較大，所以其葉輪直徑較小，圓周速度也小。因而提高了風機的工作穩定性。
按性能近似，新老產品對應關系如下：
|
新產品型號 |
老產品型號 |
|
M9-26 No13D |
7-29-11 No14.25D |
|
No14D |
7-29-12 No16D |
|
No15D |
7-29-12 No17D |
|
No16.5D |
M9-27-11 No16.5D |
5、新風機節能電效果，每臺風機如按300KW，每年使用8000小時，可計算如下：
300×8000×(1-)=360591度電
每度電按0.10元計算，每年可節省0.10×360591＝36059元（人民幣）
風機的性能
1、風機性能計算中各參數代表符號如下表所示：
|
參數名稱 |
代號 |
單 位 |
附注 |
參數名稱 |
代號 |
單 位 |
附注 |
|
流量 |
Q |
立方米/時 |
|
所需功率 |
Ns |
千瓦 |
|
|
全壓 |
P |
帕斯卡 |
|
機械效率 |
nj |
百分比數值 |
取0.98 |
|
內功率 |
N |
千瓦 |
|
進口大氣壓力 |
Pj |
千帕 |
|
|
內效率 |
η |
百分比數值 |
|
進口溫度 |
tj |
℃ |
|
|
葉輪轉速 |
n |
轉/分 |
|
電機容量?jī)?chǔ)備系數 |
K |
無因次值 |
取1.2 |
|
氣體比重 |
rj |
公斤/立方米 |
|
2、風機性能表中所給性能是按tj=70℃， Pj＝101.323KPa, rj＝1.02kg/m3是空氣介質計算的。
3、氣體比重隨進氣溫度和進口大氣壓力的變化而變化，其關系式如下：
=
4、當葉輪轉數n變化時，流量Q、全壓P、內功率N按下列各式計算。
===
5、當氣體比重rj變化時，流量Q、全壓P、內功率N按下列各式計算。
Q1＝Q2
=＝
6、選擇電動機功率時不應小于所需功率Ns,所需功率按下式計算：
NS＝
風機使用注意事項
1、風機必須按規定的程序進行安裝，試車正常后方可正式投入生產。
2、風機啟動前必須關閉風門，待啟動后再慢慢打開風門，直至正常運行為止，以免電機因啟動電流過大發生故障。
3、風機運行中如發現不正常情況，應立即停機，查明原因，消除故障后方可繼續運行。
4、風機的軸承箱均可通水冷卻，水壓不得超過0.37MPa，由于各地氣溫不同還有季節的變化，通水量亦可不同，一般水量可按0.5～1m3/h考慮，同時注意水質情況，以免水通道內結垢堵塞影響冷卻效果。軸承箱上裝有溫度計和油位指示器。潤滑油采用N-32號機械油。
5、葉輪因磨損而焊補修復后應重新做動平衡校正。
6、風機軸承溫度不得超過80℃。
7、風機應根據使用情況定期進行檢修。
8、風機的使用轉速不得超過允許的*大使用轉速，不得用皮帶輪變速。
9、軸承用稀油潤滑，建議用GB443-63規定的HJ-20號機械油。
10、正常運轉時軸承箱的振幅不超過0.08mm。
風機成套供應范圍
1、通風機一臺；
2、電動機一臺（不附帶其它電器設備）；
3、聯軸器一套；
4、通風機地腳螺栓共八套；
5、電動機用底腳墊板四件。
訂貨須知
用戶須寫明：
1、風機名稱；
2、風機型號；
3、風機旋轉方向（右旋或左旋）；
4、出風口角度；
5、性能參數：
流量、全壓、電動機型號、功率、轉數、電壓。

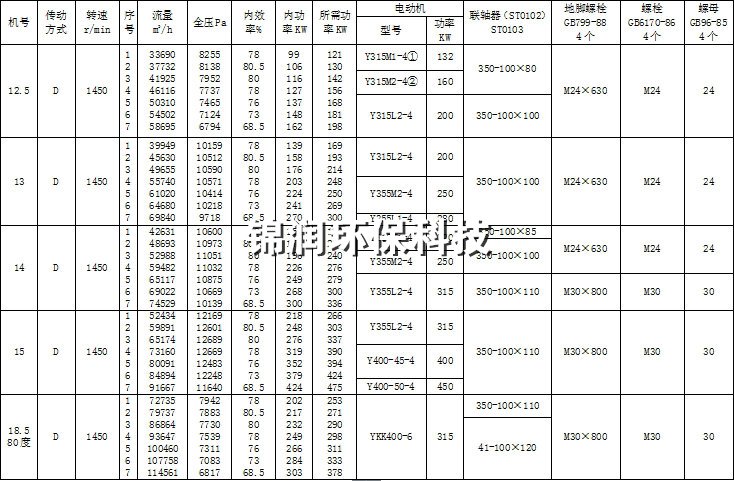

M9-26 No12.5D、13D、14D、15D、16.5D煤粉離心通風機性能與選用件表
①表示對應于該額定容量（KW）時，采用電壓為380V，其余未加標注的表示380V和6000V兩用
